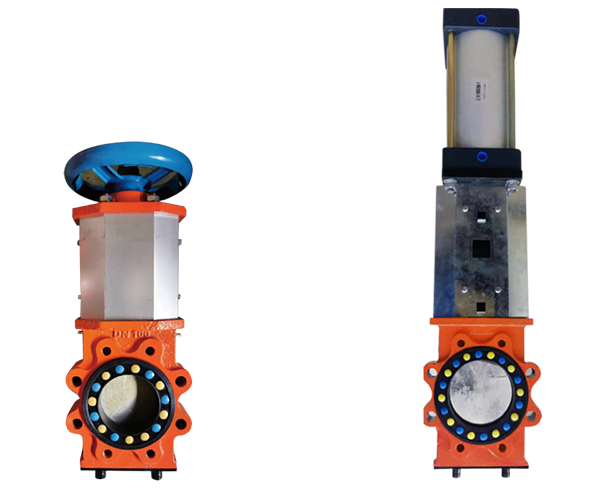

Z73X系列刀型闸阀是我公司在生产与应用过程中,不断消化与吸收国内外类似产品结构及制造工艺的先进特点,而开发完善的一款产品。阀门主要由左右阀口、阀体、闸板、阀杆、支架、手轮等件组成,采用手动明杆刀形平闸板式结构。其动作和密封原理是:通过手轮带动阀杆螺母旋转,阀杆螺母驱动阀杆运动,由于阀杆与闸板销轴连接,从而保证闸板上下移动,起到开关作用。其密封有两部分组成,其一为阀盖处填料密封;其二为阀口处橡胶密封,阀门全开或全关时靠两侧橡胶阀口挤压密封。
主要用于固体颗粒、浆液体介质管路上作启闭器用,起到接通或截断介质的作用,不允许作节流和调节用,阀门最终工作状态只有全开或全关。产品广泛用于排污、电力、造纸、矿山等行业,特别适合于和旋流器的配套使用。
性能规范
公称压力 PN |
0.6Mpa |
|
法兰连接压力 PN |
1.0Mpa |
|
公称通径 DN |
50~300mm |
|
试验压力 |
强度试验 |
1.0Mpa |
密封试验 |
0.7Mpa |
|
适用温度 |
-35℃~125℃ |
|
适用介质 |
污水、浆液 |
主要零件材料
零件名称 |
材料名称 |
材料牌号 |
手轮 |
碳素钢 |
Q235 |
阀杆螺母 |
铝青铜 |
ZQAL9-4 |
阀杆 |
优质碳素钢、不锈钢 |
45、2Cr13、304、316 |
支架 |
碳素钢、不锈钢 |
ZG230~450(WCB)、ZG0Cr18Ni9(CF8(304))、ZG0Cr17Ni12Mo2(CF8M(316)) |
闸板 |
不锈钢 |
2Cr13、304、316 |
填料压盖 |
碳素钢 |
ZG230~450(WCB) |
填料 |
盘根 |
碳纤维浸渍四氟乙烯 |
阀体 |
碳素钢、不锈钢 |
ZG230~450(WCB)、ZG0Cr18Ni9(CF8(304))、ZG0Cr17Ni12Mo2(CF8M(316)) |
